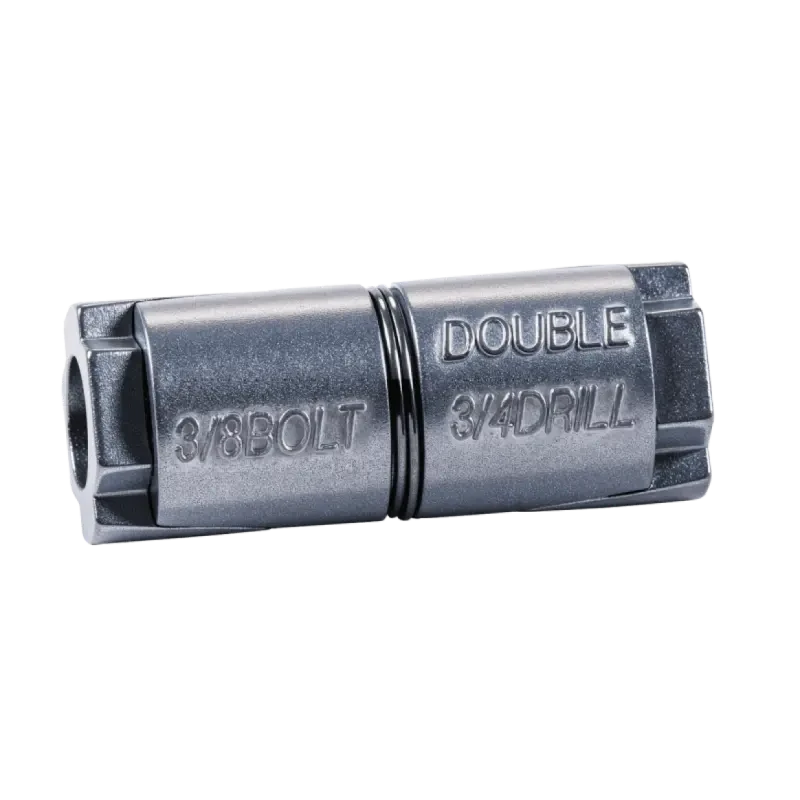

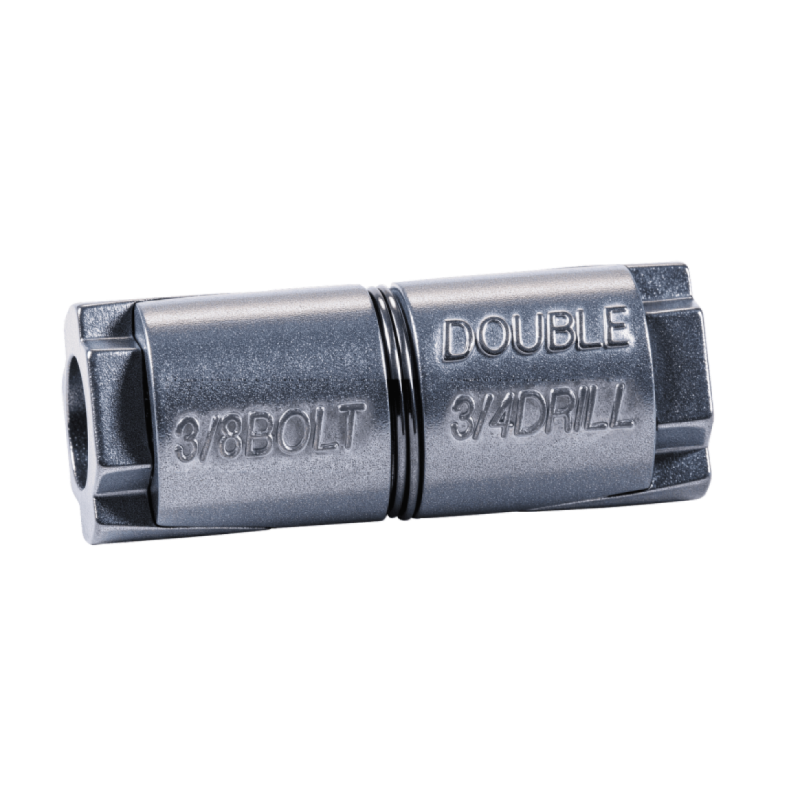

double expansion shield
Présentation du produit
Directives d'installation
- Percez un trou dans le matériau de base à une profondeur d'au moins 1/2" de plus que la longueur de l'ancre.
- Nettoyez le trou à l'aide d'air comprimé
- Insérez l'ancre dans le trou, côté cône fileté en premier jusqu'à ce que le manchon soit au ras de la surface du matériau de base.
- Positionnez le dispositif et insérez la vis de machine à travers le dispositif dans le bouclier et serrez.
fiche technique
Écran à double expansion
| Taille de l'ancre |
Diam. de perçage |
Longueur de manchon |
Couple de serrage max. |
| 1/4 |
1/2" |
1" |
5 ft-lbs. |
| 5/16 |
5/8" |
1-3/16" |
7 ft-lbs. |
| 3/8 |
3/4" |
1-9/16" |
10 ft-lbs. |
| 1/2 |
7/8" |
2" |
20 ft-lbs. |
| 5/8 |
1" |
2-1/4" |
30 ft-lbs. |
| 3/4 |
1-1/4" |
3-1/4" |
50 ft-lbs. |
