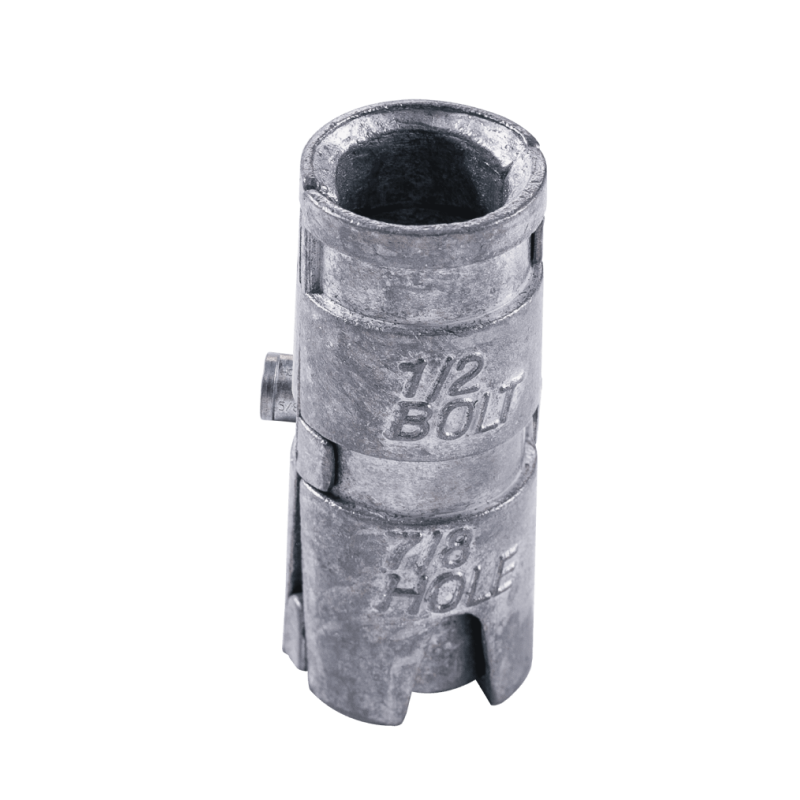

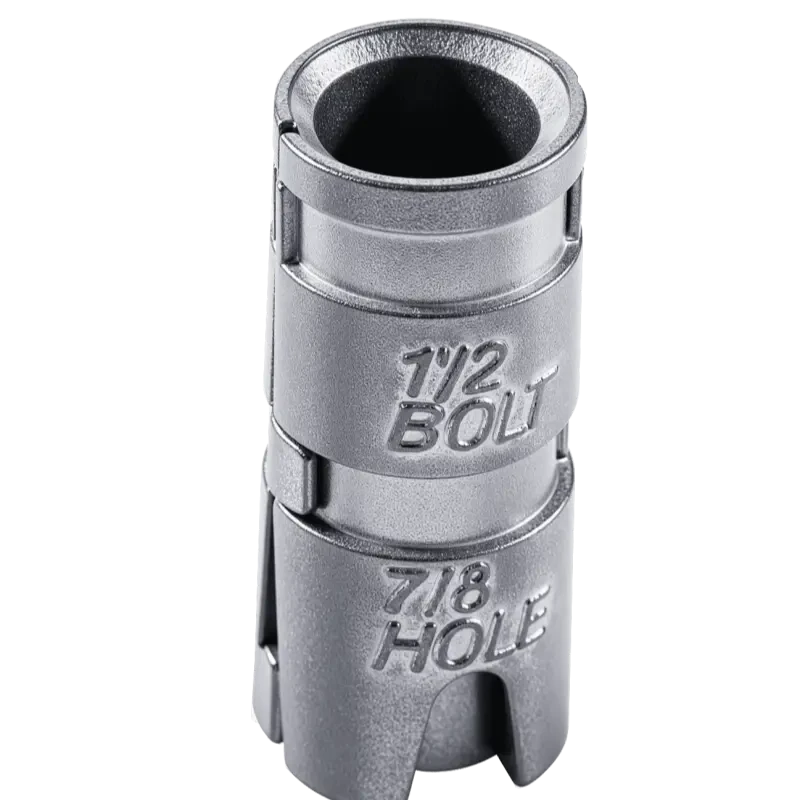

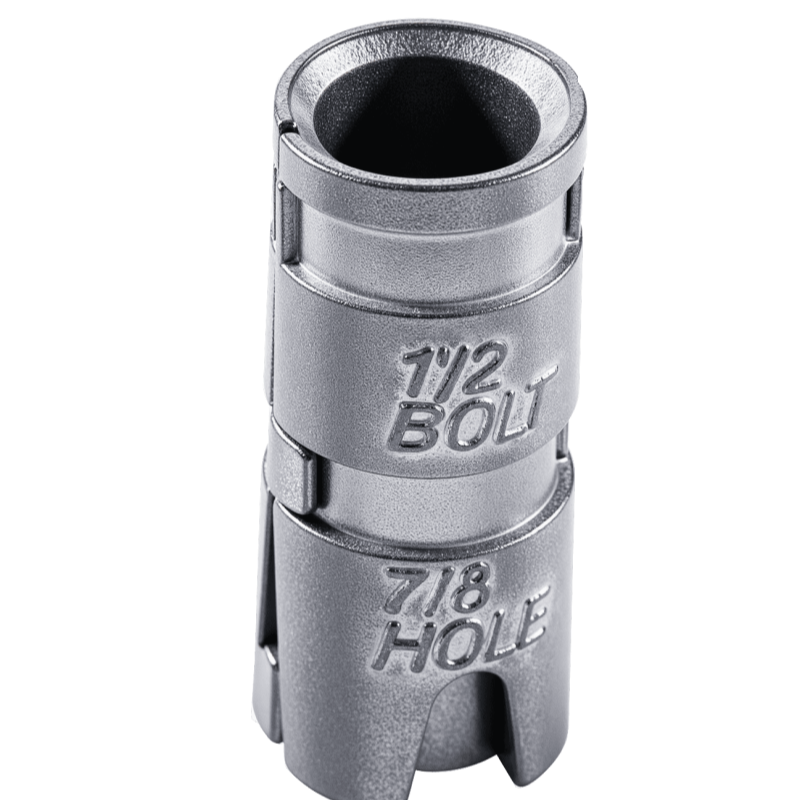

Escudo de expansión único
Directrices de instalación
Perfore un agujero en el material base a una profundidad de al menos 1/2" más profunda que la longitud del ancla.
Limpie el agujero usando aire comprimido
Inserte el ancla en el agujero, con el extremo cónico roscado primero hasta que la manga esté al ras con la superficie del material base.
Coloque el accesorio e inserte el tornillo de máquina a través del accesorio en el escudo y apriete.
Guías de instalación
- Perfore un agujero en el material base a una profundidad de al menos 1/2" más profunda que la longitud del ancla.
- Limpie el agujero utilizando aire comprimido
- Inserte el ancla en el agujero, con el extremo del cono roscado primero hasta que la manga esté al ras con la superficie del material base.
- Coloque el accesorio e inserte el tornillo de máquina a través del accesorio en el escudo y apriete.
hoja de especificaciones
Escudo de expansión simple
| Tamaño del ancla | Diámetro de perforación | Longitud | Torque de apriete máximo |
|---|---|---|---|
| 1/4 | 1/2" | 1-5/16" | 5 pies-lb. |
| 5/16 | 5/8" | 1-1/2" | 7 pies-lb. |
| 3/8 | 5/8" | 1-1/2" | 10 pies-lb. |
| 1/2 | 7/8" | 2-1/16" | 20 pies-lb. |
| 5/8 | 1" | 2-5/8" | 30 pies-lb. |
| 3/4 | 1-1/4" | 2-3/4" | 50 pies-lb. |
