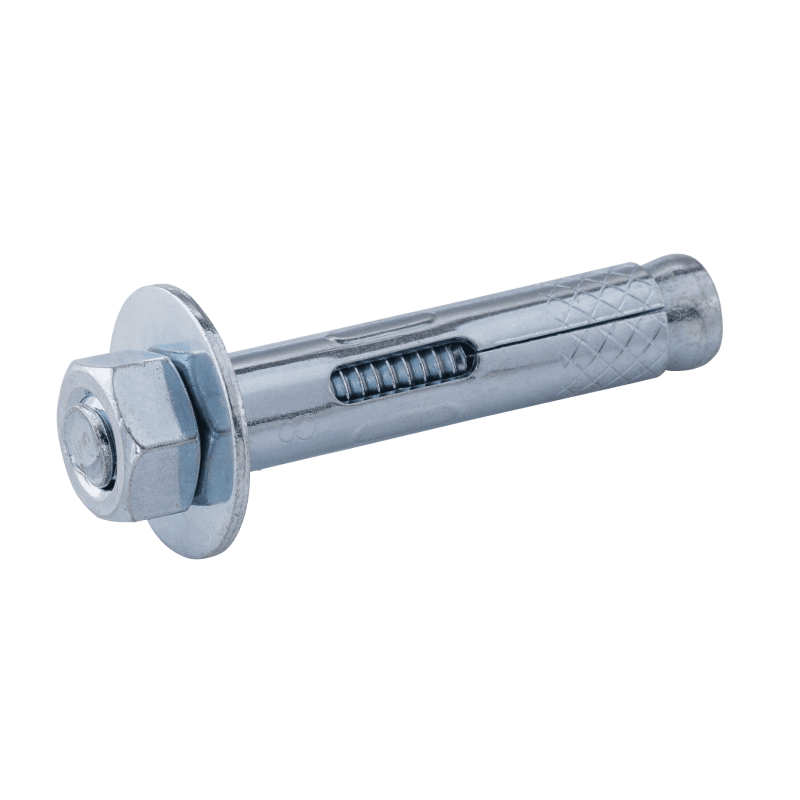

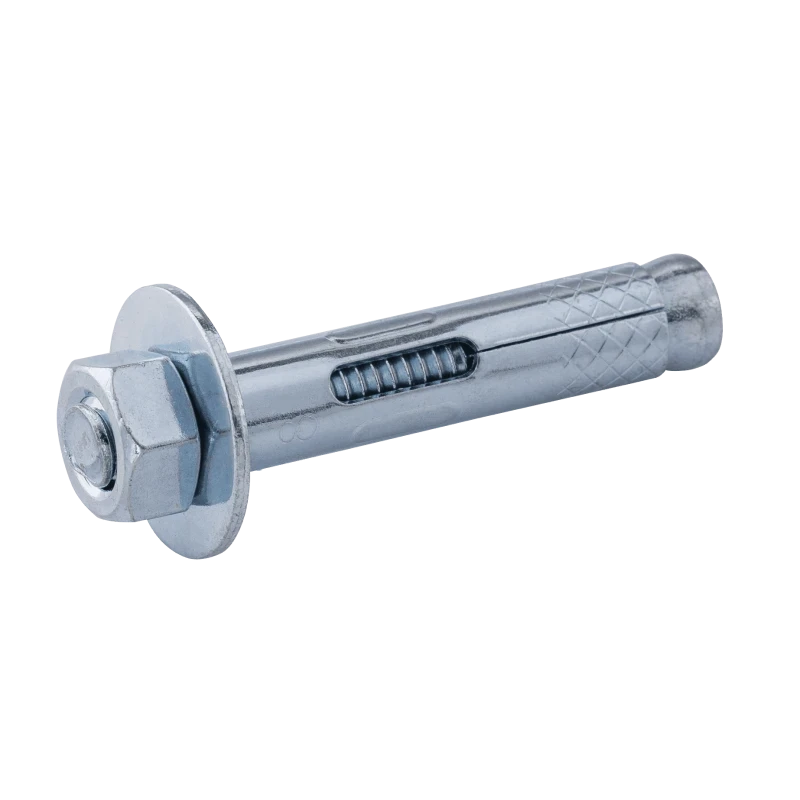

Anclaje de manga | cabeza hexagonal
Introducción del producto
Directrices de instalación
Perfore un agujero en el material base a una profundidad de al menos 1/2" más profundo que la longitud del ancla.
Límpielo usando aire comprimido.
Inserte el ancla en el accesorio y clávelo en el agujero hasta que la arandela y la tuerca estén ajustadas contra el accesorio.
Ajuste al par de instalación requerido.
ficha técnica
Anclaje de Manga, cabeza hexagonal
| Tamaño | Diámetro de Perforación | Profundidad Mínima | Par de Apriete (ft-lbs) |
|---|---|---|---|
| 5/16X1-1/2 | 5/16" | 1-3/8" | 8 |
| 5/16X2-1/2 | 5/16" | 1-1/2" | 8 |
| 3/8X1-7/8 | 3/8" | 1-5/8" | 15 |
| 3/8X3 | 3/8" | 1-5/8" | 15 |
| 3/8X4 | 3/8" | 1-5/8" | 15 |
| 1/2X2-1/4 | 1/2" | 2-1/8" | 25 |
| 1/2X3 | 1/2" | 2-1/4" | 25 |
| 1/2X4 | 1/2" | 2-1/4" | 25 |
| 1/2X6 | 1/2" | 2-1/4" | 25 |
| 5/8X4-1/4 | 5/8" | 2-3/4" | 50 |
| 5/8X6 | 5/8" | 2-3/4" | 50 |
| 3/4X4 | 3/4" | 3-3/8" | 90 |
| 3/4X6-1/4 | 3/4" | 3-3/8" | 90 |
