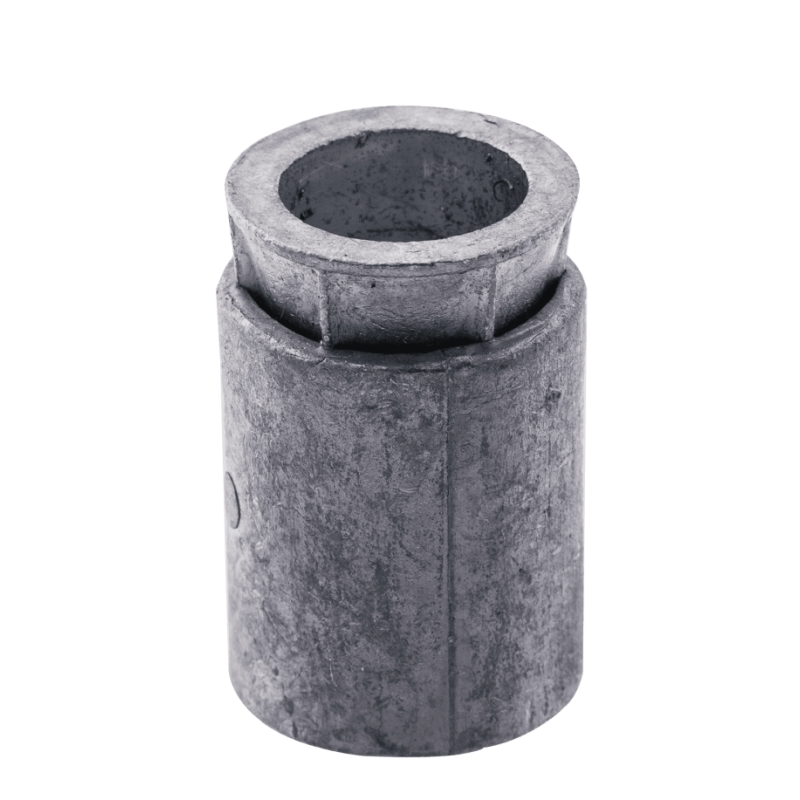

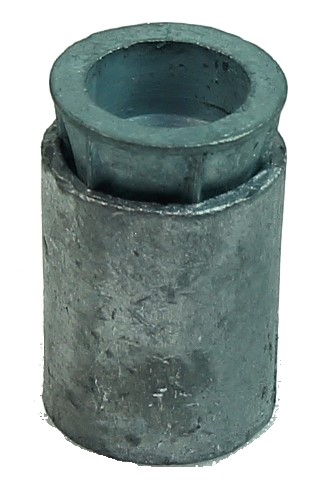

Anclaje de tornillo de máquina
Introducción del producto

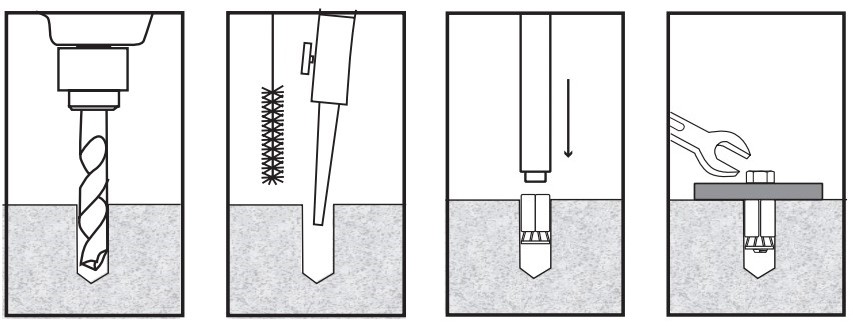

Directrices de instalación
- Perfore el agujero igual al diámetro nominal del anclaje. Para asegurar una plena capacidad de sujeción, no agrande el agujero ni permita que la broca se mueva.
- Perfore el agujero más profundo de lo previsto para la inserción, pero no más cerca de dos diámetros de la superficie inferior (opuesta) del concreto.
- Limpie el agujero con un cepillo y aire comprimido.
- Inserte el anclaje en el agujero.
- Con la herramienta de instalación, golpee el escudo expansor sobre el cono.
- Posicione el accesorio, inserte el sujetador y apriete.
hoja de especificaciones

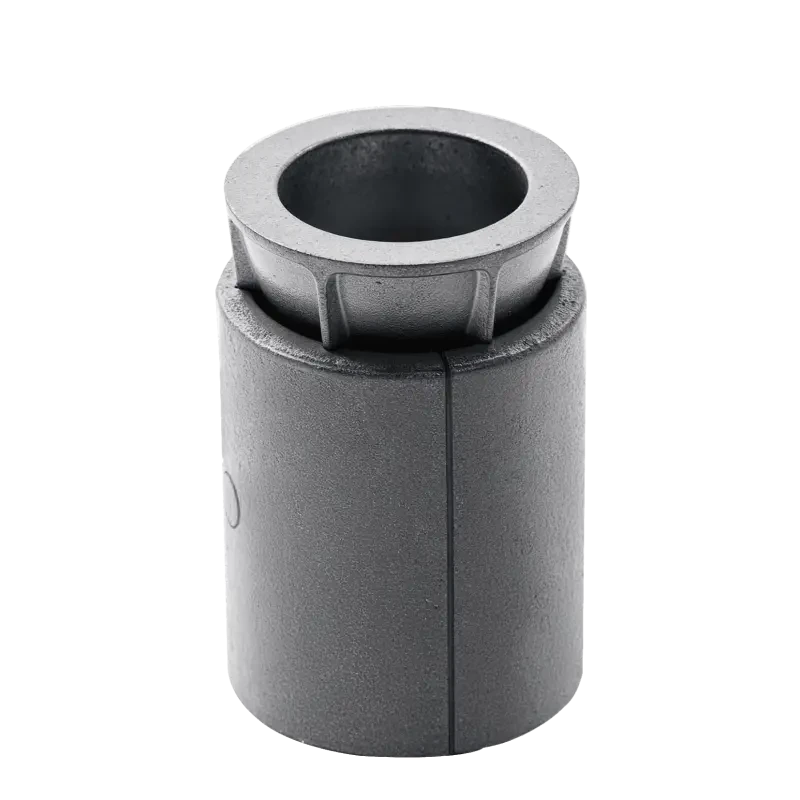

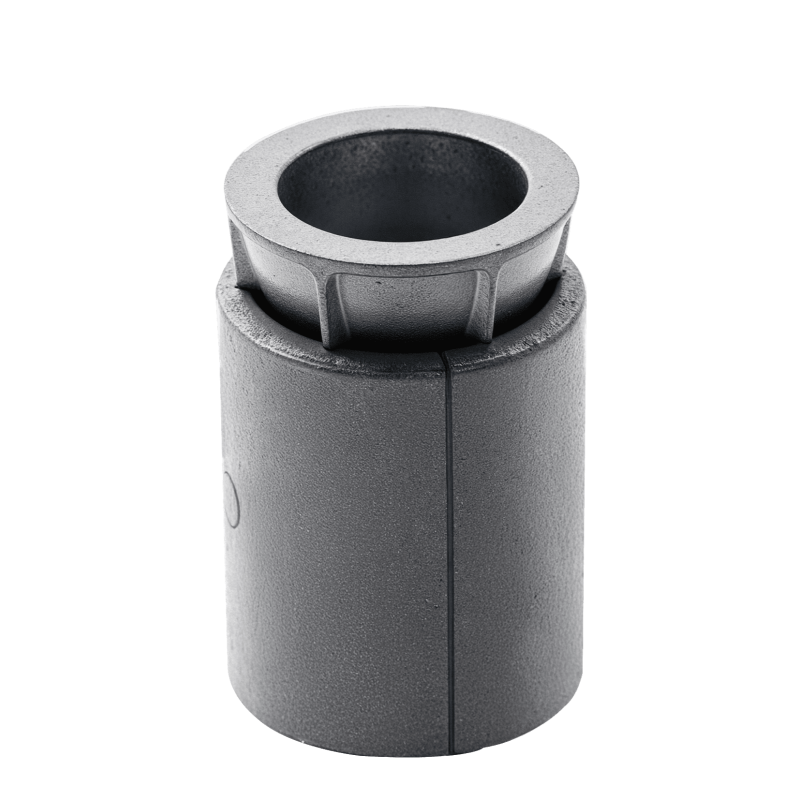

Ancla de tornillo de máquina
| Tamaño de rosca | Diámetro del taladro | Longitud del cono |
|---|---|---|
| #8-32 | 5/16" | 10.2 |
| 10-24 | 3/8" | 15.2 |
| 1/4-20 | 1/2" | 19 |
| 5/16-18 | 5/8" | 19.2 |
| 3/8-16 | 3/4" | 24.2 |
| 1/2-13 | 7/8" | 31.6 |
| 5/8-11 | 1" | 41.2 |
| 3/4-10 | 1-1/4" | 44.8 |
