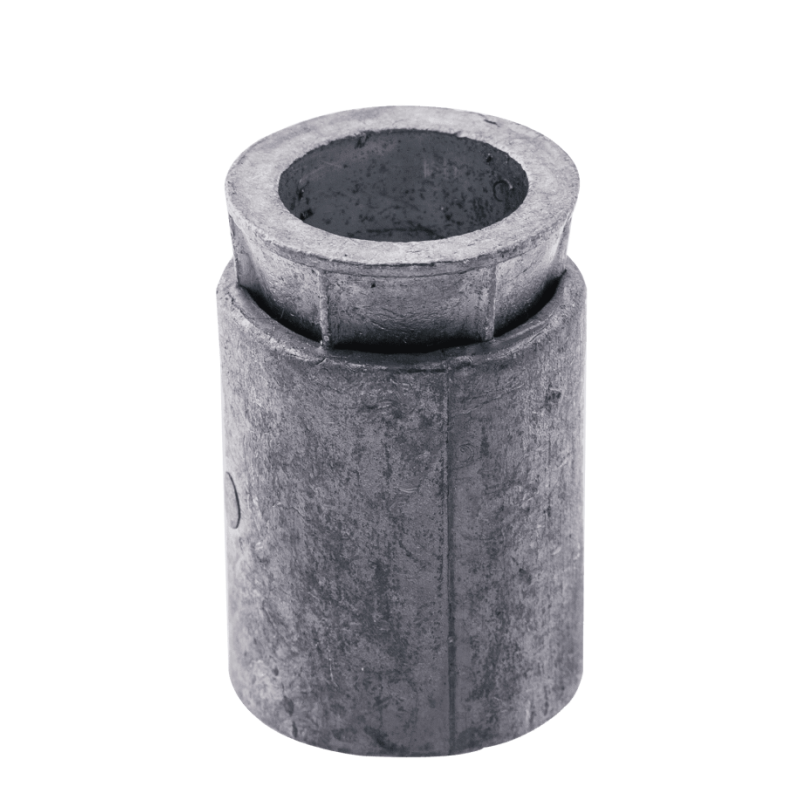

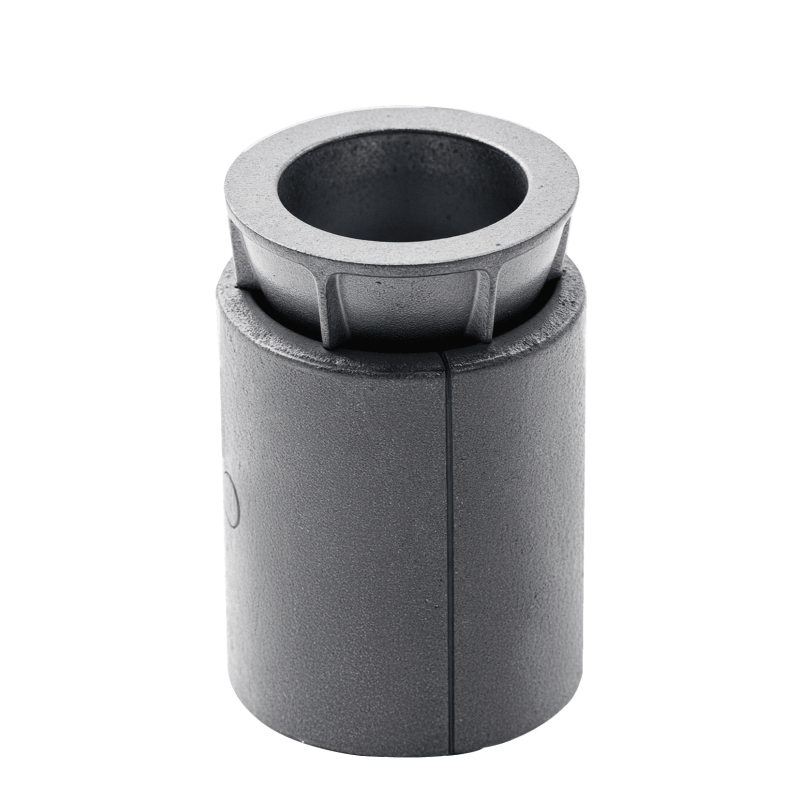

Ancre à vis machine
Introduction du produit
Directives d'installation
- Percevez le trou égal au diamètre nominal de l'ancre. Pour assurer une pleine puissance de maintien, ne refaites pas le trou et ne laissez pas la perceuse osciller.
- Percevez le trou plus profondément que l'enfouissement prévu, mais pas plus près de deux diamètres de la surface du béton opposée.
- Nettoyez le trou avec une brosse et de l'air comprimé.
- Insérez l'ancre dans le trou.
- À l'aide de l'outil de mise en place, enfoncez le bouclier d'expansion sur le cône.
- Positionnez le dispositif, insérez le fixateur et serrez.
fiche de spécifications
Ancre à vis machine
| Taille de filetage | Diam. de perçage | Longueur du cône |
|---|---|---|
| #8-32 | 5/16" | 10.2 |
| 10-24 | 3/8" | 15.2 |
| 1/4-20 | 1/2" | 19 |
| 5/16-18 | 5/8" | 19.2 |
| 3/8-16 | 3/4" | 24.2 |
| 1/2-13 | 7/8" | 31.6 |
| 5/8-11 | 1" | 41.2 |
| 3/4-10 | 1-1/4" | 44.8 |
