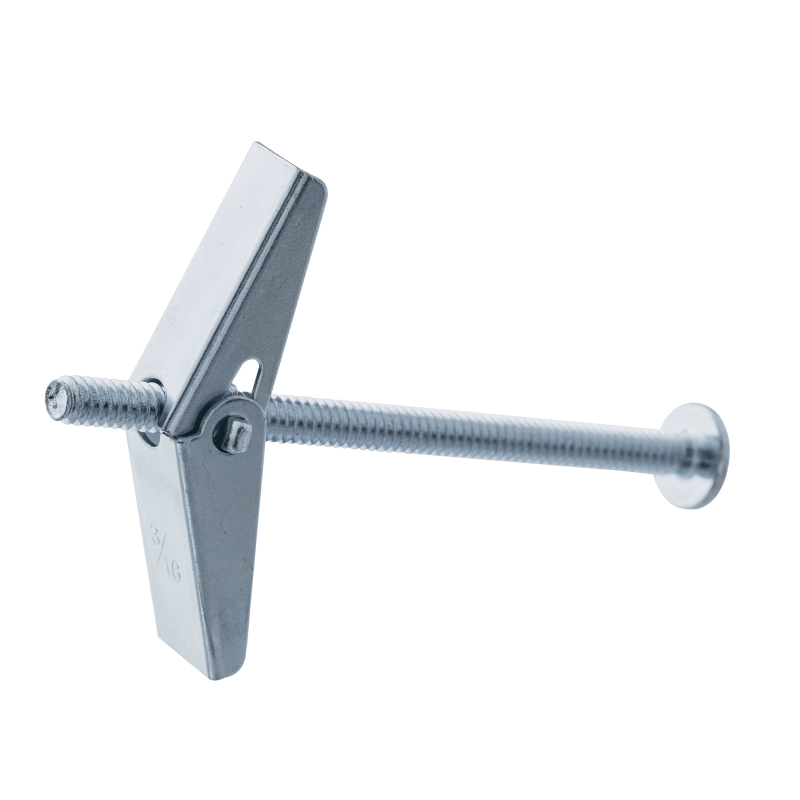

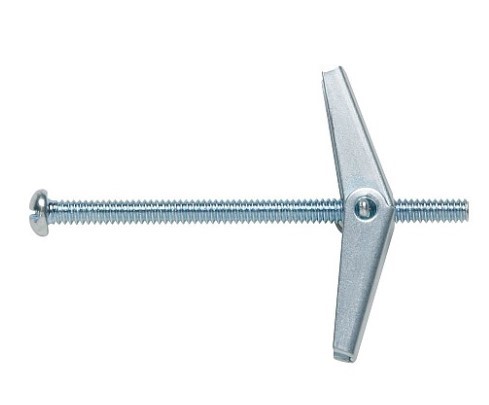

Basculer le boulon
Introduction du produit

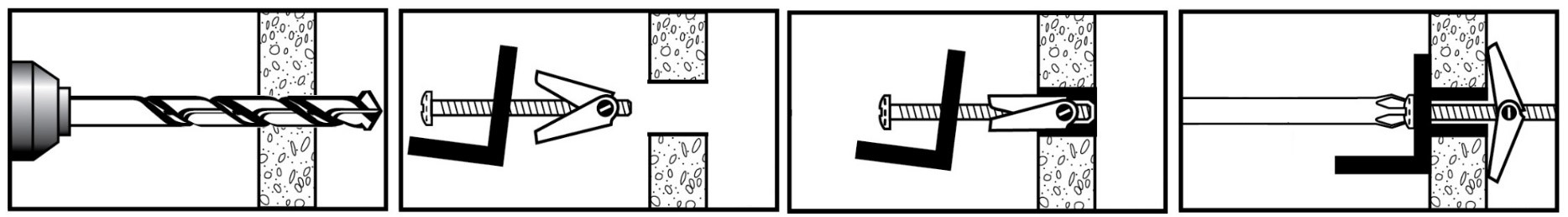

Lignes directrices d'installation
- Percez un trou de taille appropriée selon le diamètre de la perceuse ci-dessus.
- Insérez le ressort à bascule à travers l'objet que vous devez fixer.
- Pliez les ailes et insérez-les dans le trou percé.
- Vissez dans le sens des aiguilles d'une montre jusqu'à ce qu'il y ait une forte résistance.
fiche de spécifications
Écrou à bascule
| Taille | Taille de filetage | Diam. perceuse | |||
|---|---|---|---|---|---|
| 1/8 | 6-32 | 3/8 | |||
| 3/16 | 10-24 | 1/2 | |||
| 1/4 | 1/4-20 | 5/8 | |||
| 5/16 | 5/16-18 | 7/8 | |||
| 3/8" | 3/8-16 | 7/8 | |||
| 1/2" | 1/2-13 | 1-1/4 | |||
| Disponible en tête de champignon, ronde et plate. Longueur de boulon disponible 2" jusqu'à 6" | |||||
Plaque de plâtre 5/8" 16mm
| Maximal (lbs) | Autorisé (lbs) | ||||
|---|---|---|---|---|---|
| Tension | Coupe | Tension | Coupe | ||
| 180 | 180 | 45 | 45 | ||
| 220 | 220 | 55 | 55 | ||
| 250 | 260 | 63 | 65 | ||
| 265 | 275 | 66 | 68 | ||
| 280 | 290 | 70 | 72 | ||
| 380 | 370 | 95 | 92 | ||
| *Les capacités de charge autorisées sont calculées en utilisant un facteur de sécurité de 4:1. | |||||
