二片夾
產品介紹
產品簡介

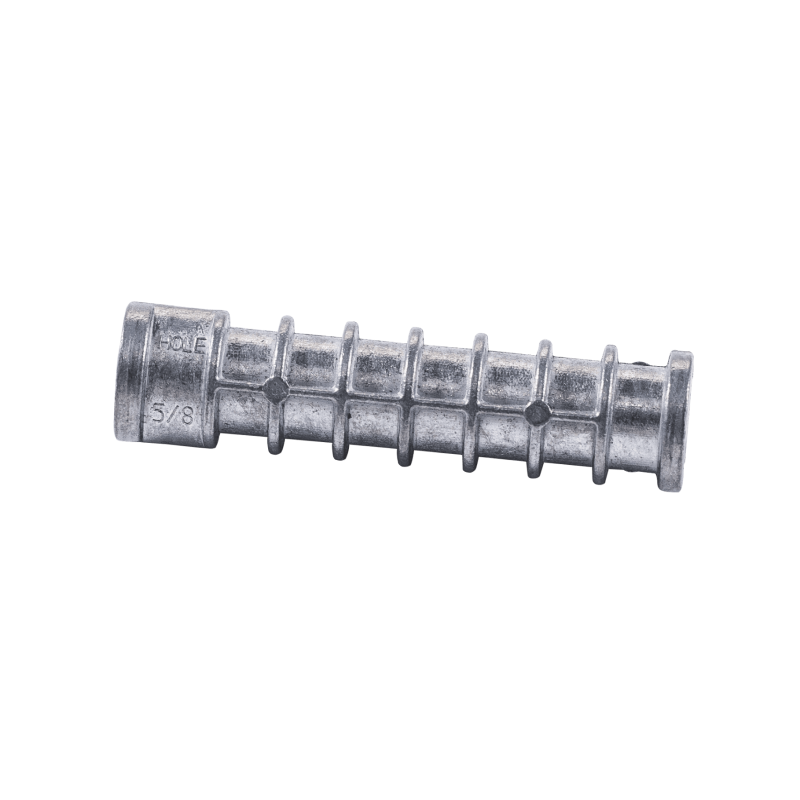

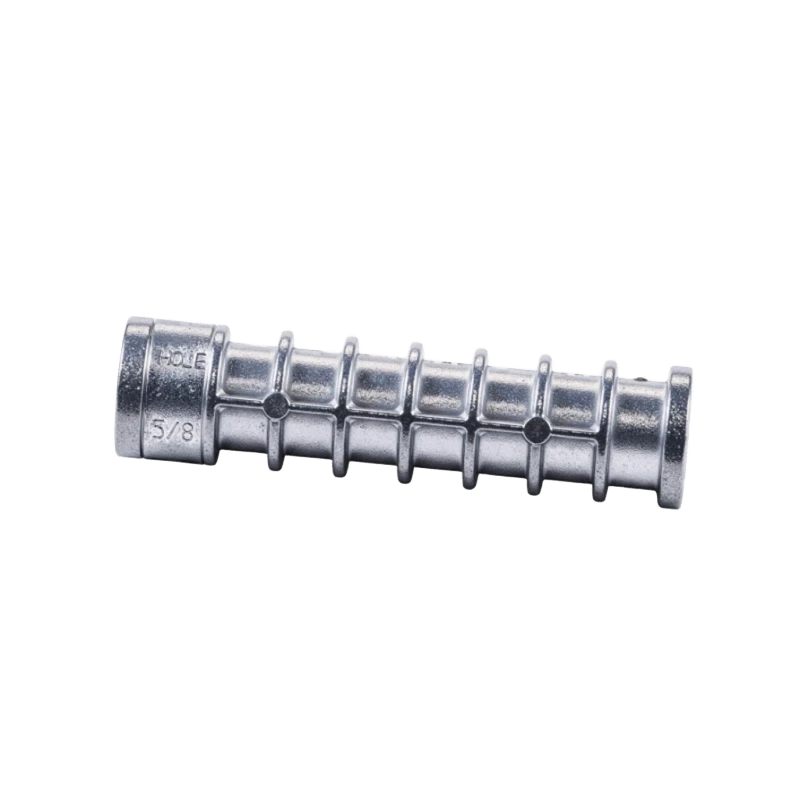

鋅合金二片夾
材質
鋅合金
說明
鋅合金二片夾是一種具防腐蝕特性的膨脹壁虎用於水泥牆與磚牆，具備極佳的抗拉性能。其內部螺紋可直接鎖入螺絲，安裝後能與表面齊平。
特色
主要適用於像混凝土、實心磚這類的牆面。這些材質能提供足夠的支撐力，讓壁虎在安裝時順利膨脹並牢牢固定。
- 採用鋅合金材質製成，具優異的防鏽性能
- 內部螺紋設計，可直接鎖入螺絲
- 安裝完成後可與牆面齊平，外觀整齊
應用
- 固定大型設備支架
- 金屬結構件、木作骨架、扶手、欄杆基座
- 水電工程中也常用來固定管線支架或電箱
安裝指南
- 在板材上鑽一個孔，深度至少比錨的長度深 1/2 英吋。
- 將二片夾插入孔中。
- 將螺絲穿過固定裝置並將其插入二片夾。
- 鎖緊螺絲，直到其牢固地與固定裝置密合。
規格表
鋅合金二片夾
| 鋅合金二片夾 | 最高承受力範圍 4000 磅/平方英寸 |
安全工作範圍 4000 磅/平方英寸 |
|||||
|---|---|---|---|---|---|---|---|
| 錘釘尺寸 | 鑽頭直徑 | 長度 | 緊固扭力最大限度 | 拉力 | 剪力 | 拉力 | 剪力 |
| 1/4 短 | 1/2" | 1" | 5 ft-lbs. | 550 | 1100 | 135 | 275 |
| 5/16 短 | 1/2" | 1 1/4" | 7 ft-lbs. | 700 | 1500 | 175 | 375 |
| 3/8 短 | 5/8" | 1 3/4" | 10 ft-lbs. | 1050 | 1600 | 260 | 400 |
| 1/2 短 | 3/4" | 2" | 20 ft-lbs. | 1600 | 2200 | 400 | 550 |
| 5/8 短 | 7/8" | 2" | 30 ft-lbs. | 不適用 | 不適用 | 不適用 | 不適用 |
| 3/4 短 | 1" | 2" | 50 ft-lbs. | 不適用 | 不適用 | 不適用 | 不適用 |
| 1/4 長 | 1/2" | 1 1/2" | 5 ft-lbs. | 700 | 1100 | 175 | 275 |
| 5/16 長 | 1/2" | 1 3/4" | 7 ft-lbs. | 800 | 1500 | 200 | 375 |
| 3/8 長 | 5/8" | 2 1/2" | 10 ft-lbs. | 1000 | 1600 | 250 | 400 |
| 1/2 長 | 3/4" | 3" | 20 ft-lbs. | 2500 | 2200 | 625 | 550 |
| 5/8 長 | 7/8" | 3 1/2" | 30 ft-lbs. | 不適用 | 不適用 | 不適用 | 不適用 |
| 3/4 長 | 1" | 3 1/2" | 50 ft-lbs. | 不適用 | 不適用 | 不適用 | 不適用 |
| *容許負載能力是使用4:1的安全係數計算得出的。 | |||||||
